影像測量儀系列

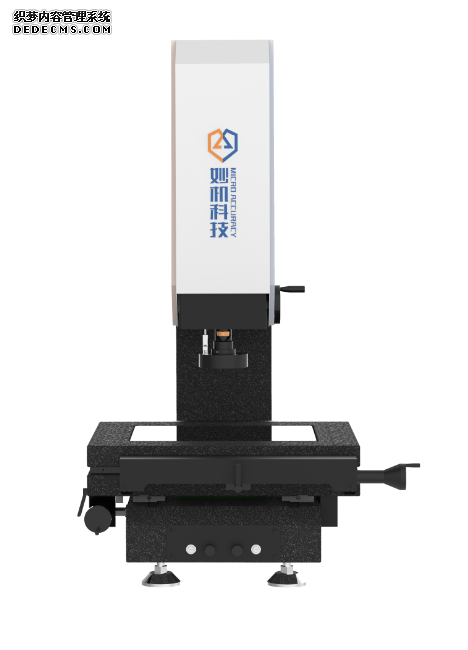

MPC系列二次元影像測量儀

2020-09-27 16:48



用途:

MPC系列二次元測量儀適用于以二維坐標測量爲目的的一切應用領域,廣泛應用于精密機械、電子、儀表、塑膠、手機平板、五金模具、PCB、LCD、LED顯示屏等行業。

儀器特點:
■ 高精度大理石底座和立柱、有效保證極高的穩定性及剛性
■ 大理石工作臺設計、配合精密V型交叉導軌、長久使用不會變形,有效保證極高的機械精度
■ 高品質光學系統和高分辨率CCD,確保擁有高品質的測量畫面
■ 三環八區LED環形表面冷光源及輪廓光源、避免燈光發熱而影響精密工件的變形
■ 可選配全自動變倍鏡頭,改變倍率不需要取比例尺,有節省校正時間、避免人為誤差
■ 自主研發影像測量儀軟件、功能強大、操作簡單

技術參數:
型號 MPC300 MPC400 MPC500 MPC600
X、Y軸行程 300*200 400*300 500*400 600*500
載物臺玻璃尺寸 357*257 457*357 557*457 657*557
Z軸行程 200
X、Y、Z軸分辨率 (μm) 1
長度標準 光柵位移傳感器
精度 (μm) 2.5+L/150 L=被測工件長度,單位:mm
儀器操作 手動
圖像檢測裝置 高分辨率CCD攝像機
定格變焦鏡頭 0.7X~4.5X
視頻放大倍率 27X~190X
物方視場 10.6mm~1.6mm
工作距離 90mm
測量軟件 專業2D測量軟件
光源 反射照明 LED環形燈
透射照明 LED照明
電源 AC100~240V 50/60Hz
