用途:

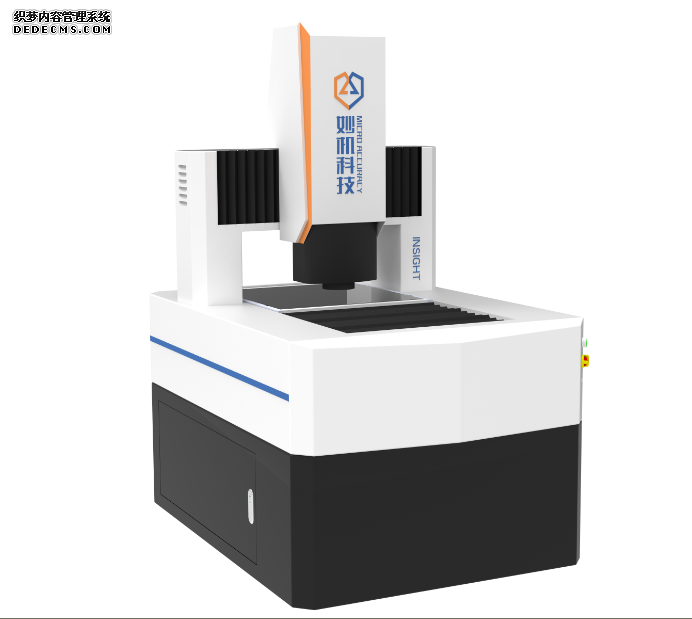

INSIGHT系列全自動大行程二次元測量?jī)x適用于以二維座標測量爲目的的一切應用領域,廣泛應用于LCD、LED顯示屏、觸摸屏、手機平板、大型玻璃制品、汽車配件、大型PCB、菲林膠片、電視機、五金、模具、儀表、塑膠、精密電子、精密機械等高端制造業。
儀器特點:
■ 高精度大理石底座、立柱、保證擁有極高的穩定性及剛性
■ 臺灣高精度直線導軌和研磨級滾珠絲桿
■ 日本松下全閉環伺馬達,速度可調控
■ 進口RSF高精密非接觸式光柵尺,分辨率0.0005mm
■ 程控式5環8區環形表面光可滿足不同角度照明需求
■ 全自動變倍鏡頭,改變倍率不需要取比例尺,有節省校正時間、避免人為誤差
■ 可選配英國Renishaw接觸式探頭,實現高度、深度等一些3D數據測量
■ 可選配日本精密級THK直線導軌和滾珠絲杠
■ 可選配日本KEYENCE激光位移傳感器,實現粗糙度,平面度表面特征跟蹤測量
■ 可選配光譜共焦傳感器,測量小而敏感的表面
技術參數:
型號 | INSIGHT500 | INSIGHT800 | |
X、Y軸行程 | 500*400 | 800*600 | |
Z軸行程 | 200(可定制) | ||
X、Y、Z軸分辨率 (μm) | 0.5 | ||
長度標準 | 光柵位移傳感器 | ||
精度 (μm) | 2.0+L/200 L=被測工件長度,單位:mm | ||
儀器操作 | 電動 | ||
圖像檢測裝置 | 日本原裝進口高分辨率1/2”彩色CCD相機 | ||
定格變焦鏡頭 | 0.7X~4.5X | ||
視頻放大倍率 | 23X~190X | ||
物方視場 | 10.6mm~1.6mm | ||
工作距離 | 90mm | ||
測量軟件 | 專業2D自動測量軟件 | ||
光源 | 反射照明 | LED環形程控?zé)?/td> | |
透射照明 | LED跟蹤式底部平行光 | ||
電源 | AC100~240V 50/60Hz |
