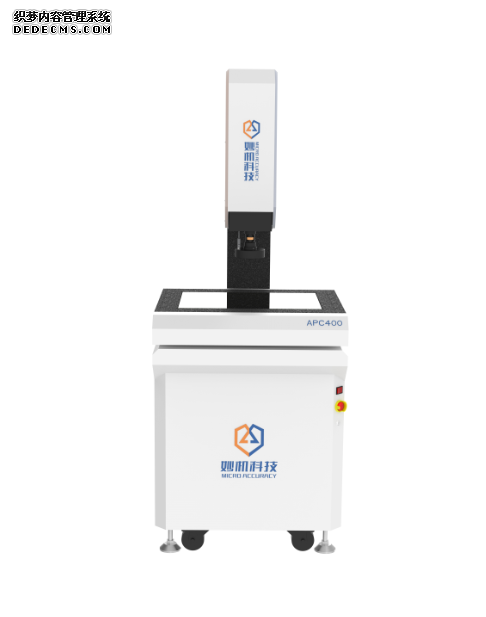

用途:
APC系列全自動二次元測量儀廣泛應用于精密機械、電子、儀表、塑膠、汽車、手機平板、精密模具、LCD、LED顯示屏、PCB等行業。
儀器特點:
■ 高精度大理石底座、工作臺和立柱、保證擁有極高的穩定性及剛性
■ 松下全閉環伺服馬達,速度可調控
■ 可選配德國進口海德漢高精密非觸摸式光柵尺
■ 可選配全自動變倍鏡頭,改變倍率不需要取比例尺,有節省校正時間、避免人為誤差
■ 可選配英國Renishaw接觸式探頭
■ 可選定制升降大燈,產品輪廓顯示更清晰,抓取更精準
■ 可選配日本KEYENCE激光位移傳感器
技術參數:
型號 | APC300 | APC400 | APC500 | APC600 | |
X、Y軸行程 | 300*200 | 400*300 | 500*400 | 600*500 | |
載物臺玻璃尺寸 | 357*257 | 457*357 | 557*457 | 657*557 | |
Z軸行程 | 200 | ||||
X、Y、Z軸分辨率 (μm) | 1 | ||||
長度標準 | 光柵位移傳感器 | ||||
精度 (μm) | 2.5+L/200 L=被測工件長度,單位:mm | ||||
儀器操作 | 電動 | ||||
圖像檢測裝置 | 高分辨率1/3”彩色CCD相機 | ||||
定格變焦鏡頭 | 0.7X~4.5X | ||||
視頻放大倍率 | 23X~190X | ||||
物方視場 | 10.6mm~1.6mm | ||||
工作距離 | 90mm | ||||
測量軟件 | 專業2D自動測量軟件 | ||||
光源 | 反射照明 | LED環形程控?zé)?/td> | |||
透射照明 | LED平行透射照明 | ||||
電源 | AC100~240V 50/60Hz |
