用途：

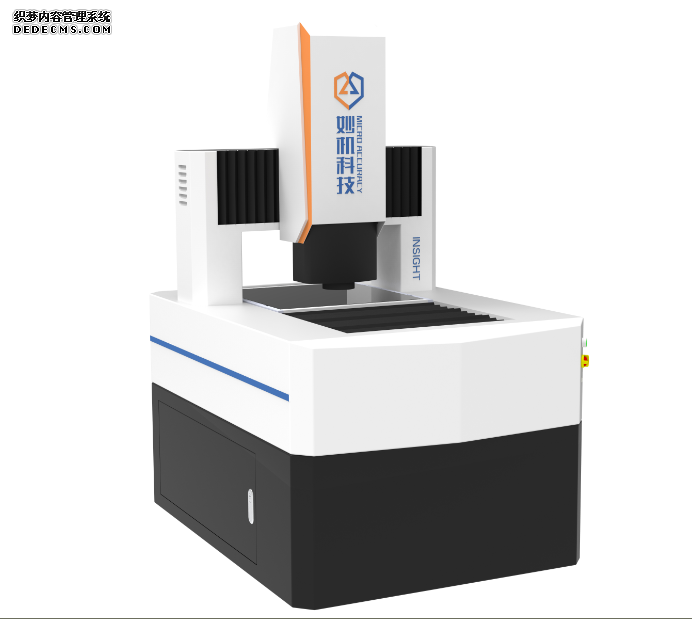

CHECKMASTER系列全自動大行程二次元測量?jī)x適用于以二維座標測量爲目的的一切應用領域，廣泛應用于LCD、LED顯示屏、觸摸屏、手機平板、大型玻璃制品、汽車配件、大型PCB、菲林膠片、電視機、五金、模具、儀表、塑膠、精密電子、精密機械等等高端制造業。

儀器特點：
■ 高精度大理石底座、立柱、保證擁有極高的穩定性及剛性
■ 臺灣高精度直線導軌和研磨級滾珠絲桿
■ 日本松下全閉環伺馬達，速度可調控
■ 進口RSF高精密非接觸式光柵尺，分辨率0.0005mm
■ 程控式5環8區環形表面光可滿足不同角度照明需求
■ 全自動變倍鏡頭，改變倍率不需要取比例尺，有節省校正時間、避免人為誤差
■ 可選配英國Renishaw接觸式探頭，實現高度、深度等一些3D數據測量
■ 可選配日本KEYENCE激光位移傳感器，實現粗糙度，平面度表面特征跟蹤測量
■ 可選配光譜共焦傳感器，測量小而敏感的表面

技術參數：

型號		CHECKMASTER1512	CHECKMASTER2015	CHECKMASTER2515
X、Y軸行程		1500*1200	2000*1500	2500*1500
Z軸行程		200(可定制）
X、Y、Z軸分辨率 (μm)		0.5
長度標準		光柵位移傳感器
精度 (μm)		2.5+L/150 L=被測工件長度，單位：mm
儀器操作		電動
圖像檢測裝置		日本原裝進口高分辨率1/2”彩色CCD相機
定格變焦鏡頭		0.7X~4.5X
視頻放大倍率		23X~190X
物方視場		10.6mm~1.6mm
工作距離		90mm
測量軟件		專業2D自動測量軟件
光源	反射照明	LED環形程控?zé)?/td>
	透射照明	LED跟蹤式底部平行光
電源		AC100~240V 50/60Hz
