您所在的位置:主頁 > 產品展示 > 影像測量儀系列 >

影像測量儀系列

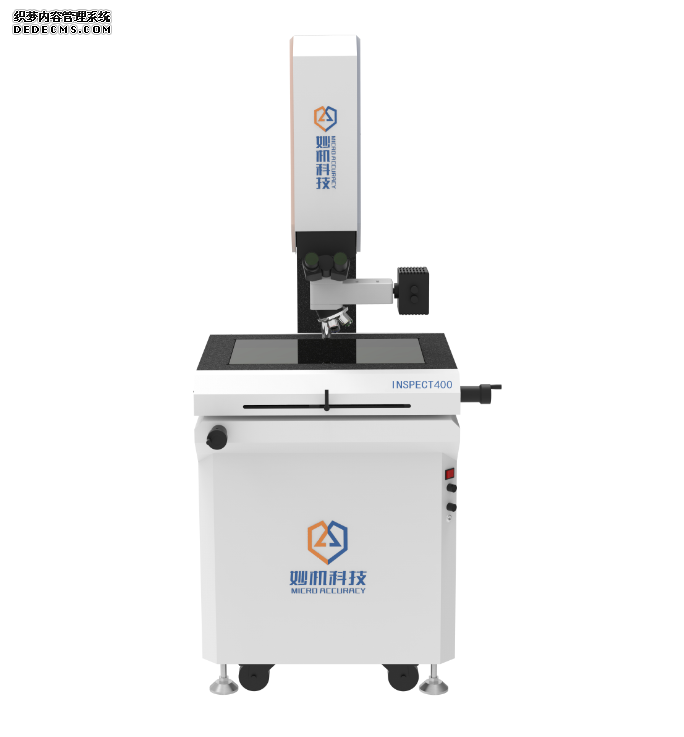

INSPECT系列測量金相顯微鏡

2020-09-27 16:52



用途:
INSPECT系列測量金相顯微鏡適用于半導體封裝、焊接貼片、環路高度、FPD面板(LCM)、晶片級CSP等領域。

儀器特點:
■ 高精度大理石底座和立柱、有效保證極高的穩定性及剛性
■ 大理石工作臺設計、配合精密V型交叉導軌、長久使用不會變形,有效保證極高的機械精度
■ 高品質光學系統和高分辨率CCD,確保擁有高品質的測量畫面
■ 三環八區LED環形表面冷光源及輪廓光源、避免燈光發熱而影響精密工件的變形
■ 可選配日本尼康原裝傾斜三目鏡筒+五段變倍鼻輪
■ 自主研發影像測量儀軟件、功能強大、操作簡單

技術參數:
型號 INSPECT300 INSPECT400 INSPECT500
X、Y軸行程 300*200 400*300 500*400
載物臺玻璃尺寸 357*257 457*357 557*457
Z軸行程 100
X、Y、Z軸分辨率 (μm) 1
長度標準 光柵位移傳感器
精度 (μm) 2.5+L/150 L=被測工件長度,單位:mm
儀器操作 手動
圖像檢測裝置 高分辨率CCD攝像機
五段變倍鼻輪物鏡倍數 5X、10X、20X、50X
目鏡 WF10X
測量軟件 專業2D測量軟件
光源 反射照明 同軸落射光源
透射照明 LED平行透射光源
電源 AC100~240V 50/60Hz
