用途：

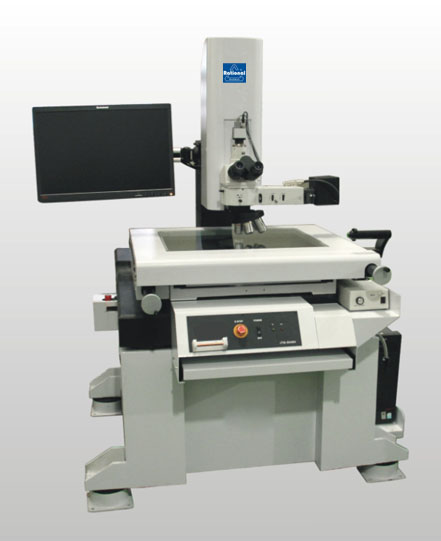

測量型金相顯微鏡是一種兼顧影像與目視兩用的高精度、高效率測量?jī)x器。它具有電視成像與目視光學兩套瞄準系統，是集光、機、電、算、影像于一體的測量型金相顯微鏡。該儀器廣泛用于電子組件、精密模具、精密刀具、塑料、PCB加工等方面，不僅可用作坐標測量，還可以目鏡標準分劃板作顯微放大比較測量，測量螺紋的節距、外徑、牙角等工件尺寸或外形輪廓，ACF導電粒子形狀和瑕疵觀察，除應用于長度、角度測量外，還可作為觀察顯微鏡。是機械、電子、儀表、鐘表、輕工、塑料行業，院校、研究所和計量檢定部門的計量室、實驗室已經生產車間不可缺少的計量檢測設備之一。
特點：
1. 符合人機工程學設計準則方便操作測量
2. 工作臺一鍵式氣動單手快速移動操作
3. 可實現Z軸自動對焦
4. 具有偏光和DIC檢測功能
5. 采用被動式減震裝置，提高整機精度穩定性
6. 自主開發QMS3D-M軟件，高清晰進口1/2"彩色攝像機
7. 可通過激光指示器尋找被測工件的具體位置，可適應復雜工件的測量
8. 可實現高度輔助測量
9. Z軸光柵尺分辨力為0.1μm
10. 同軸光/底光測量
11. 可搭配白光納米檢測模塊測量納米級厚度
技術規格參數：|
型號
|
MTM-5040M
|
||||
|
工作臺
|
金屬臺尺寸
|
786 x 636
|
|||
|
玻璃臺尺寸
|
570 x 470
|
||||
|
X、Y軸運動行程
|
500 x 400
|
||||
|
Z軸行程
|
200
|
||||
|
外形尺寸
|
1270 x 1150 x 1860
|
||||
|
儀器重量
|
850
|
||||
|
X、Y、Z軸光柵尺分辨力(μm)
|
0.5
|
||||
|
示值誤差(μm)
|
E1XY=( 2.5+ L/75) μm (L為測量長度，單位mm) |
||||
|
物鏡放大倍數誤差
|
包括畸變?cè)趦?nèi)的放大率誤差≦0.08%
|
||||
|
落射照明光源
|
可調高亮度鹵素?zé)?/strong>
|
||||
|
底光照明光源
|
可調高亮度LED燈源
|
||||
|
|
目視系統
|
影像系統
|
|||
|
物鏡放大倍數
|
5X、10X、20X、50X
|
5X、10X、20X、50X；10X Mirau物鏡
|
|||
|
目鏡放大倍數
|
10X雙鏡筒
|
1/2”CCD攝像機
|
|||
|
視頻總倍率
|
50X ~500X
|
142.5X ~1425X (19.5”顯示器，分辨率1440 x 900)
|
|||
