金相顯微鏡系列

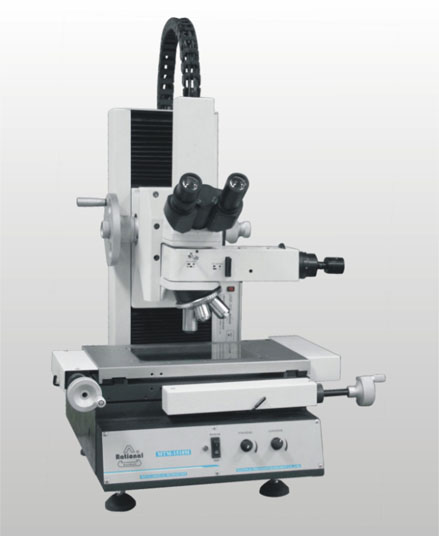

金相顯微鏡MTM-1510M/MTM-2010M

2019-11-08 15:49


用途:

測量型金相顯微鏡是一種兼顧影像與目視兩用的高精度、高效率測量儀器。它具有電視成像與目視光學兩套瞄準系統,是集光、機、電、算、影像于一體的測量型金相顯微鏡。該儀器廣泛用于電子組件、精密模具、精密刀具、塑料、PCB加工等方面,不僅可用作坐標測量,還可以目鏡標準分劃板作顯微放大比較測量,測量螺紋的節距、外徑、牙角等工件尺寸或外形輪廓,ACF導電粒子形狀和瑕疵觀察,除應用于長度、角度測量外,還可作為觀察顯微鏡。是機械、電子、儀表、鐘表、輕工、塑料行業,院校、研究所和計量檢定部門的計量室、實驗室已經生產車間不可缺少的計量檢測設備之一。

特點:

1. X、Y、Z三軸0.5μm分辨力

2. 具Z軸粗調/微調旋鈕

3. 同軸表面光/底光量測

4. 內置偏光量測光學模塊

5. 可量測透明材質納米級高度差

6. 可選配白光納米檢測模組

技術規格參數:
型號 MTM-1510M MTM-2010M
工作臺 金屬臺尺寸 210 x 160 260 x 160
玻璃臺尺寸 354 x 228 404 x 228
X、Y軸運動行程 150 x 100 200 x 100
Z軸行程 120 120
外形尺寸 590 x 530 x 850 590 x 575 x 850
儀器重量 100 110
X、Y、Z軸分辨力(μm) 0.5
示值誤差(μm)

E1XY=( 2.5+ L/100) μm  (L為測量長度,單位mm)

物鏡放大倍數誤差 包括畸變在內的放大率誤差≦0.08%
落射照明光源 可調高亮度鹵素燈
底光照明光源 可調高亮度LED燈源
  目視系統 影像系統
物鏡放大倍數 5X、10X、20X、50X 5X、10X、20X、50X;10X Mirau物鏡
目鏡放大倍數 10X雙鏡筒 1/2”CCD攝像機
視頻總倍率 50X ~500X 142.5X ~1425X (19.5”顯示器,分辨率1440 x 900)
