特點:
1.整機一體化人機工程設計,方便操作測量。
2.具有快速自動對焦,自動尋邊,自動測量功能,大大提高檢驗效率。
3.可選配自動變倍功能,無需像素校正實現多倍率下高效測量
4.自主開發QMS3D軟件,可滿足客戶不同測量需求
5.采用亞像素細分技術,提高邊界分辨能力
6.配置操縱手柄,亦可軟件程控
7. SPC數據處理分析,大批量治具測量
8. X、Y、Z三軸伺服控制,定位精度高速度快,運行平穩
9. 采用自主開發的嵌入式模塊控制系統,將復雜的控制系統集成于儀器內部,穩定性更高
10. 程控恒流驅動式八區表面冷光光源,可適應復雜的工件測量
11. 可通過激光指示器尋找被測工件的具體位置,快速定位,方便快捷
技術規格參數:
參數/機型 |

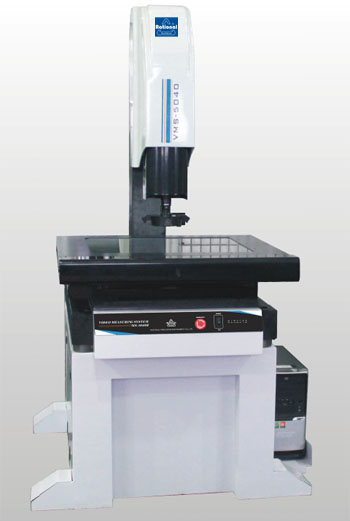

VMS-5040H |
|
工作臺 | 金屬臺尺寸 | 786×636 |
玻璃臺尺寸 |
570×470 |
|
運動行程 | 470×370 | |
X、Y、Z軸數顯分辨力 |
0.5μm |
|
示值誤差 |
E1XY=(2.5+L/100)μm |
|
影像系統
|
攝像機:1/2”彩色CCD攝像機 |
|
0.7~4.5×變焦鏡頭,總視頻放大倍率為20~128×(19.5”顯示器,分辨率1440*900) |
||
物方視場:11.1mm~1.7mm |
||
電源:AC 220V 50/60Hz; 功率:400W(不包含電腦) |
||
儀器外形尺寸(L×W×H) |
1200×1270×1870 |
|
Z軸升降行程 | 200 (可訂購至400mm) | |
儀器重量(Kg) |
850 |
