產品用途：

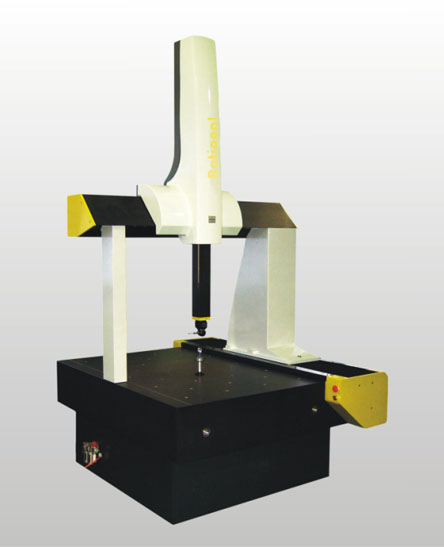

全自動三坐標測量機系列采用移動橋式結構，顯著提高了自身的運動性能。全花崗石工作臺、導軌、橫梁和Z軸，具有相同的溫度特性和剛性，并通過有限元分析、動態特性分析，從而使整機有了較高的穩定性和可靠性。
全自動三坐標測廣泛應用于機械制造、電子、汽車、五金、塑膠、模具等行業中，可以對工件的形狀、尺寸和形位公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。
特點：
(1)整體式花崗石工作臺，單邊移動橋式結構，提高了運動性能，保證了整機機械系統的精確穩定
(2)全部導軌采用高精度空氣軸承，預壓設計，無磨損，運行更平穩，確保了機器優異的動態性能
(3)三軸導軌均采用高精度天然花崗石，使三軸具有相同的溫度特性，具有良好的剛性和抗時效變形能力
(4)雷尼紹(RENISHAW)自粘帶狀金屬反射光柵尺，使三軸具有相同的溫度膨脹系數，增強了設備的穩定性
(5)功能強大的三坐標測量軟件RationalDMIS，為您提供完美的測量解決方案，以及簡潔友好的測量界面，易學易用
(6)配精密高效的空氣處理系統，確保了壓縮空氣的良好品質
技術規格參數:
| 型 號 | CMS-554C | CMS-665C | CMS-886C | CMS-10108C | CMS-152010C | |
| CMS-574C | CMS-685C | CMS-8106C | CMS-10128C | |||
| CMS-584C | CMS-6105C | CMS-8126C | CMS-10158C | |||
| 行程 | X | 500 | 600 | 800 | 1000 | 1500 |
| Y | 500 / 700 / 800 | 600 / 800 / 1000 | 800 / 1000 / 1200 | 1000 / 1200 / 1500 | 2000 | |
| Z | 400 | 500 | 600 | 800 | 1000 | |
| 空間精度 | MPEE＝(3.0＋L / 300)um | MPEE＝(3.5＋L / 200)um | ||||
| 分辨力：0.5um 結構形式：移動橋式 總功率：500W（不包括電腦） | ||||||
|
外形尺寸 |
1.21×1.3/1.5/1.6×2.33 | 1.31×1.4/1.6/1.8×2.53 | 1.65×1.9/2.1/2.3×2.85 | 1.85×2.1/2.3/2.6×3.25 | 3.2×3.3×3.9 | |
|
整機重量 |
980/1120/1200 | 1100/1250/1400 | 2200/2460/2720 | 2600/2880/3300 | 9000 | |
|
最大承重 |
500 | 800 | 1000 | 1500 | 3000 | |
|
包裝外形尺寸 |
1.3×1.6/1.8/1.9×2.22 | 1.4×1.7/1.9/2.1×2.42 | 1.9×2.3/2.5/2.7×2.4 | 2.4×2.45/2.65/2.95×2.4 | 2.5×2.6×1.0 | |
