光柵尺轉接盒(WD019-Z1/ WD019-Z2):
WD019-Z1和WD019-Z2為光柵尺輸出信號1to2轉接板。主要功能是把從光柵尺輸出的信號轉接為兩組互不干擾的信號，其兩組輸出信號為單端、差分信號可任意選接。這樣可使光柵尺輸出的一組單端或差分信號供兩組數顯計數系統使用，方便對兩組數顯系統計數數據進行對比。WD019-Z1為差分光柵尺輸入,WD019-Z2為單端光柵尺輸入。

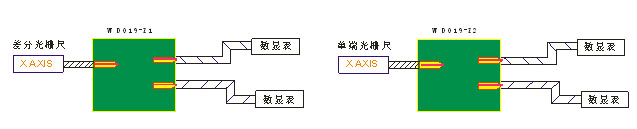

電氣原理圖:
