用途:

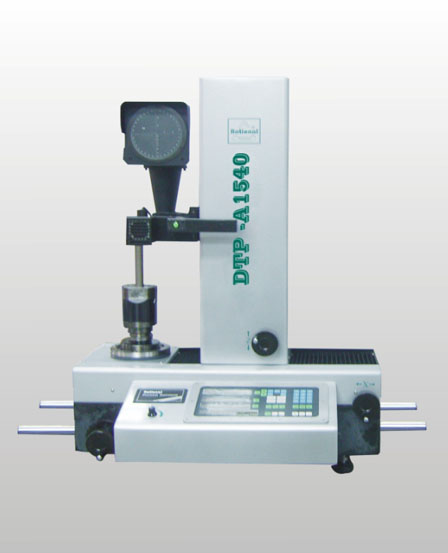

本儀器是集光、機、電與視頻技術于一體的刀具預調檢測儀。主要適用于測量數控機床、 加工中心和柔性制造單元上所使用的鏜銑類刀具切削刃的精確坐標位置，并能檢查刀尖的角度、圓角及刃口的情況。
| 測量范圍 | 直徑(X向):∮300mm |
| 高度(Z向):45mm-450mm | |
| 主軸 | BT40(選配) BT30(選配) BT50(標配) |
| 投影屏直徑 | ∮120mm |
| 物鏡放大倍數 | 20X |
| 數顯分辨力 | 0.5um |
| 示值誤差 | X向:±IT5/3(R150:±6um) |
| Z向:±IT5/2(H400:±13um) | |
| 氣源 | 供氣壓力:0.6MPa |
| 電源 | AC110V/220V 50Hz/60Hz |
| 光源 | 24V/20W鹵素?zé)?亮度可調 |
| 外形尺寸 | L×W×H: 690×620×922(mm) |
| 儀器凈重 | 約160KG |
